隧道窯爐作為陶瓷、耐火材料、冶金等行業的核心設備，其溫度控制精度直接影響產品質量、能耗及設備壽命。本文系統闡述隧道窯爐溫度控制系統的設計要點。
　　一、系統架構設計：分層控制與模塊化集成
　?。ㄒ唬┓謱涌刂萍軜?gòu)

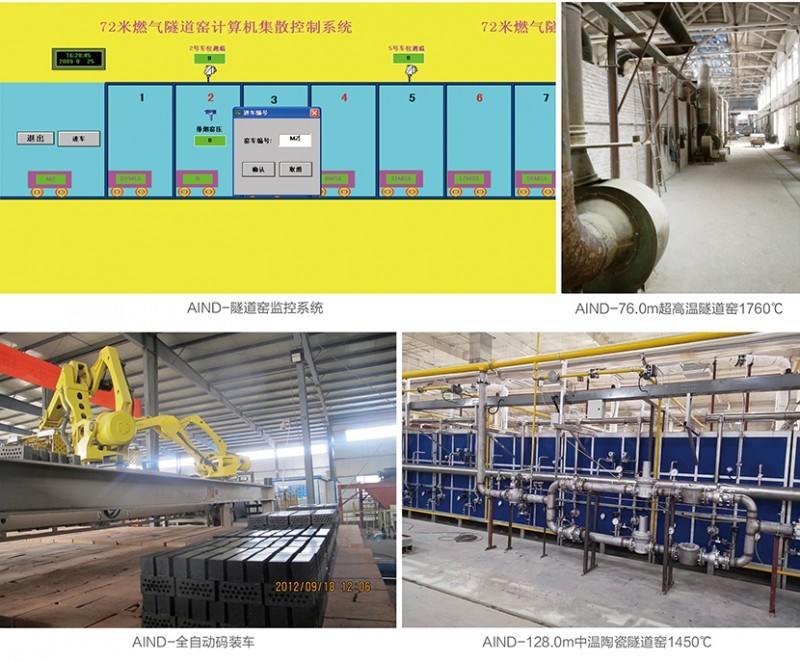

　　???隧道窯爐管理層（SCADA系統）?：
　　功能：實時監控窯爐溫度、壓力、氣氛等參數，生成生產報表與故障診斷報告。
　　接口：支持OPC UA、Modbus TCP等工業協議，與MES/ERP系統無縫對接。
　　??控制層（PLC/DCS）?：
　　硬件：選用西門子S7-1500或橫河CS3000系列，支持冗余配置與熱插拔。
　　邏輯：采用PID控制算法，結合模糊控制或?qū)＜蚁到y(tǒng)，實現多區段溫度協同控制。
　　通信：通過Profinet或EtherCAT總線連接執行機構，延遲＜10ms。
　　??執行層（傳感器與執行器）?：
　　溫度傳感器：選用K型或S型熱電偶（量程0~1300℃），精度±0.5℃，響應時間＜2秒。

　　隧道窯爐執行器：電動調節閥（流量控制精度±1%）或變頻風機（轉速調節范圍50~1000rpm）。

　?。ǘ┠K化設計
　　??分區控制模塊?：
　　將窯爐劃分為預熱區、燒成區、冷卻區，每區獨立配置溫度控制單元。
　　???冗余設計模塊?：
　　關鍵部件（如PLC、電源模塊）采用1:1冗余，故障時自動切換，確保系統連續運行。
　　數據備份：本地存儲與云端同步，歷史數據保存周期≥3年。
　　二、硬件選型與安裝：可靠性與抗干擾設計
　　1.隧道窯爐傳感器選型與安裝
　　???熱電偶保護套管?：
　　材質：高溫區選用剛玉管（耐溫＞1600℃），低溫區采用不銹鋼316L。
　　安裝：插入深度≥窯爐內徑的1/3，避免輻射熱干擾。
　　???紅外測溫儀?：
　　適用場景：測量產品表面溫度（如陶瓷坯體），響應時間＜50ms。
　　安裝：傾斜角15°~30°，避開火焰直射。
　　2.執行器選型與配置
　　???隧道窯爐電動調節閥?：
　　類型：直行程（用于燃?xì)夤艿溃┗蚪切谐蹋ㄓ糜诳諝夤艿溃?，泄漏量?.01%額定流量。
　　驅動：伺服電機（扭矩≥5Nm），支持4~20mA或RS485信號控制。
　　???變頻風機?：
　　功率匹配：根據窯爐體積計算所需風量（Q=V×n，V為窯爐容積，n為換氣次數/小時）。
　　防護等級：IP55，適應高溫高濕環境。
　　3.抗干擾設計
　　???電氣隔離?：
　　傳感器信號線采用屏蔽雙絞線（屏蔽層接地），與動力電纜間距≥30cm。
　　???濾波電路?：
　　在PLC輸入端加入RC濾波器（時間常數τ=0.1~1秒），壓制高頻噪聲。
　　???隧道窯爐接地系統?：

　　采用TN-S接地方式，接地電阻＜4Ω，防止地環路干擾。

　　三、能效優化與節能措施：降低運行成本
　　1.余熱回收利用
　　???換熱器設計?：
　　類型：板式換熱器（熱效率＞85%），回收冷卻區廢氣熱量預熱助燃空氣。
　　???熱管技術?：
　　應用：在窯爐頂部安裝重力熱管，將頂部熱量傳導至預熱區，減少溫差。
　　2.智能調度與優化
　　???生產計劃優化?：
　　根據訂單優先級與窯爐狀態，動態調整燒成曲線（如縮短保溫時間），減少空爐運行。
　　???峰谷電價利用?：
　　在電價低谷期（如夜間）啟動預熱程序，降低電費成本。
　　3.維護與保養
　　???定期校準?：
　　每季度對熱電偶、氧分析儀進行標定，確保測量精度。
　　???積碳清理?：
　　每半年清理燃燒器噴嘴積碳，防止燃燒效率下降。
　　隧道窯爐溫度控制系統設計需兼顧控制精度、可靠性與能效優化。通過分層架構、智能算法、抗干擾硬件及余熱回收技術，可實現溫度波動≤±3℃、能耗降低10%~20%的目標。用戶應根據生產規模、產品類型及預算，選擇合適的技術方案，并定期維護以保障系統長期穩定運行。
